Manual del Safe v.12

1º PARTE

Zapata Aislada

paso 1: Ingresar al Safe v.12

paso 2: Presionar las teclas ctrl+n para crear un nuevo modelo (new model).

Una ves hecho esto se procede a cambiar las unidades, ya que las unidades por defecto en este sofware es el de las unidades inglesas, para lo cual hacemos clic en "Modify/Show..." como se indica en la imagen.

paso 3: Una ves que estamos dentro de la ventana de unidades "Units" cambiamos las unidades haciendo clic en "Consistent Units".

paso 4: Elegimos las unidades adecuadas para dar solución al problema que se nos presente.

paso 5: Luego de elegir las unidades adecuadas se le da OK.

paso 6: Hacemos clic en Zapata Aislada "Single Footing".

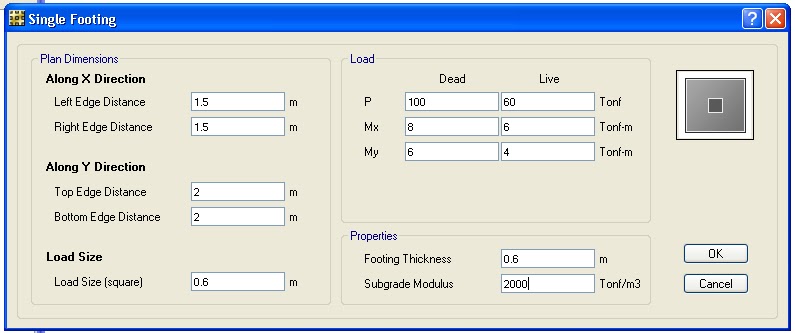

paso 7: Llenamos los datos del modelo elegido para el proceso (la estructura a analizar) y le damos OK.

posteriormente nos saldrá esta ventana

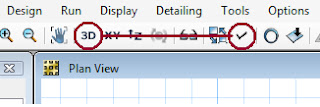

ubicamos la imagen en 3 dimensiones y ponerle como solido para poder visualizar mejor la estructura

nos quedara así

paso 8: Una ves ya dimensionada la zapata de a cuerdo a las características de la estructura a analizar corremos el programa para ver sus deformaciones, presiones y punsonamiento por corte. Para lo cual presionamos la tecla F5.

paso 9: Luego de correrlo se muestra en la ventana el diagrama de desplazamientos.

paso 10: Presionamos ctrl+F6 y nos mostrara la siguiente ventana, cambiamos las opciones tal como se muestra en la imagen y le damos aplicar.

paso 11: Culminado y el paso 10 se nos mostrara el diagrama de presiones

paso 12: A continuación seguimos con la verificación por punsonamiento para lo cual presionamos F10 (tiene que ser como máximo 1 para que cumpla).

 paso 13: Si existe una holgura en el pusonamiento así como en el ejemplo se procede a ajustar las características de la zapata para lo cual entramos en las propiedades de los materiales.

 Cambiamos el espesor de la zapata (thickness) en el ejemplo se cambio de 60 cm a 50 cm

luego le damos "OK" lo corremos nuevamente con F5 y repetimos los pasos desde el paso 12.

2º PARTE

Zapata Combinada

paso 1: Crear un nuevo modelo (new model).

Una ves hecho esto se procede a cambiar las unidades, ya que las unidades por defecto en este sofware es el de las unidades inglesas, para lo cual hacemos clic en "Modify/Show..." como se hizo en el procedimiento de la primera parte.

paso 2: Hacemos clic en Zapata Combinada "Combined Footing".

paso 3: Llenamos los datos del modelo elegido para el proceso (la estructura a analizar) y le damos OK.

paso 4: Corremos la zapata asignada con F5 y se nos mostrara el diagrama posterior.

paso 5: se asigna las combinaciones para la zapata
